一、為什么會有“01005和BGA哪個更難”的討論？
在PCBA加工圈子里，這個問題經常被工程師、工藝員甚至采購問到。原因很簡單——這兩種封裝都是高精度、高要求的代表，一個考驗貼片精度（01005），一個考驗焊接質量與檢測能力（BGA）。如果不了解它們的特點，很容易在生產中踩坑。
二、先認識一下兩位“主角”
1. 01005封裝
- 尺寸：0.4mm × 0.2mm，比米粒小多了，甚至肉眼都很難分辨（IPC標準里，它屬于超小型芯片封裝）。
- 難點：貼裝精度要求極高，絲印鋼網開口要精準到微米級；PCB焊盤設計、回流焊曲線、貼片機吸嘴類型都要匹配。
- 典型應用：智能手表、耳機、醫療電子等高密度、小尺寸產品。

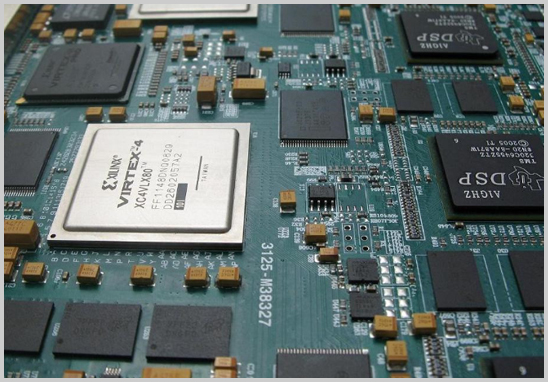

2. BGA封裝（Ball Grid Array）
- 尺寸：封裝本體可大可小，但特點是底部全是焊球（通常0.3~0.76mm直徑）。
- 難點：焊點全在封裝底部，無法直接看到焊接質量，需借助X-Ray檢測；對回流焊溫度曲線要求極高，稍有不當就會出現虛焊、空洞。
- 典型應用：CPU、GPU、FPGA等高性能核心芯片。
三、PCBA加工角度的難度PK
1. 操作難度
- 01005：主要是貼裝環節難，要求貼片機定位精度達到±25μm以內（參考：Yamaha、Panasonic等高端SMT機型規格）。
- BGA：主要是焊接與檢測難，尤其在大BGA或微間距BGA時，回流溫控稍有不穩就容易虛焊。
2. 設備要求
- 01005：需要高精度貼片機（帶高速視覺對位系統）、精密鋼網印刷機。
- BGA：需要配備高分辨率X-Ray檢測設備，并且工廠要有BGA返修臺。
3. 良率控制
- 01005：容易出現偏移、丟件、立碑、連錫等問題。
- BGA：易出現虛焊、橋連、焊球空洞，且返修成本高。
四、那到底哪個更難？
如果按生產環節來分：
- 貼片階段：01005更難，因為它的尺寸和精度要求已經接近設備極限。
- 焊接與檢測階段：BGA更難，因為它的焊點不可見，需要依賴設備檢測，且返修代價高。
如果按整體生產管理來看——
> BGA可能是更大的挑戰。原因是BGA出問題不容易在首檢中發現，可能到功能測試甚至客戶使用時才暴露問題，而01005的缺陷一般在AOI檢測就能抓到。
五、深圳宏力捷電子的PCBA加工經驗分享
我們在20余年的PCBA加工中遇到過不少01005和BGA相關項目。要想這兩種封裝都玩得轉，工廠至少要具備：
1. 高精度SMT生產線（Yamaha、Fuji、Panasonic等品牌設備）；
2. 精密激光鋼網制作能力；
3. 全自動光學檢測（AOI）+ X-Ray檢測系統；
4. 有經驗的工藝工程師團隊，能針對不同封裝優化焊盤設計與回流曲線；
5. 嚴格的來料檢驗和首件確認流程。
六、給有PCBA加工需求的朋友的建議
- 如果你的產品含有01005封裝，務必選擇有高精度貼片設備和經驗的工廠；
- 如果你的產品含有BGA封裝，重點看工廠是否有X-Ray檢測、BGA返修臺和成熟的回流焊工藝；
- 不要一味追求低價，封裝越復雜，對設備、工藝、管理的要求越高，價格自然會相應提升。
在PCBA加工中，01005和BGA各有難點，01005難在精度，BGA難在焊接與檢測。選對工廠，比爭論誰更難更重要。
