PCBA貼片加工能力
1. 最大板卡：310mm*410mm(SMT)；
2. 最大板厚：3mm；
3. 最小板厚：0.5mm；
4. 最小Chip零件：0201封裝或0.6mm*0.3mm以上零件；
5. 最大貼裝零件重量：150克；
6. 最大零件高度：25mm；
7. 最大零件尺寸：150mm*150mm；
8. 最小引腳零件間距：0.3mm；
9. 最小球狀零件（BGA）間距：0.3mm；
10. 最小球狀零件（BGA）球徑：0.3mm；
11. 最大零件貼裝精度（100QFP）：25um@IPC；
12. 貼片能力：300-400萬點/日。
PCBA貼片加工流程
1. PCBA加工工藝根據客戶Gerber文件及BOM單，制作smt生產的工藝文件，生成SMT坐標文件。
2. 盤點全部生產物料是否備齊，制作齊套單，并確認生產的PMC計劃。
3. 進行SMT編程，并制作首板進行核對，確保無誤
4. PCBA加工工藝根據SMT工藝，制作激光鋼網。
5. PCBA加工工藝進行錫膏印刷，確保印刷后的錫膏均勻、厚度良好、保持一致性

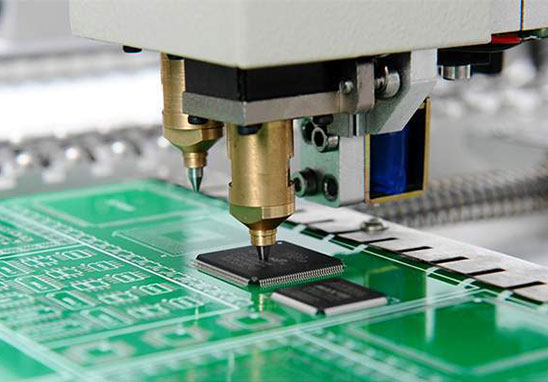

6. 通過SMT貼片機，將元器件貼裝到電路板上，必要時進行在線AOI自動光學檢測
7. 設置完美的回流焊爐溫曲線，讓電路板流經回流焊，錫膏從膏狀、液態向固態轉化，冷卻后即可實現良好焊接。
8. PCBA加工工藝經過必要的IPQC中檢。
9. DIP插件工藝將插件物料穿過電路板，然后流經波峰焊進行焊接。
10. 必要的爐后工藝，比如剪腳、后焊、板面清洗等。
11. QA進行全面檢測，PCBA加工工藝確保品質。
為什么選擇深圳宏力捷？
1. 實力保障

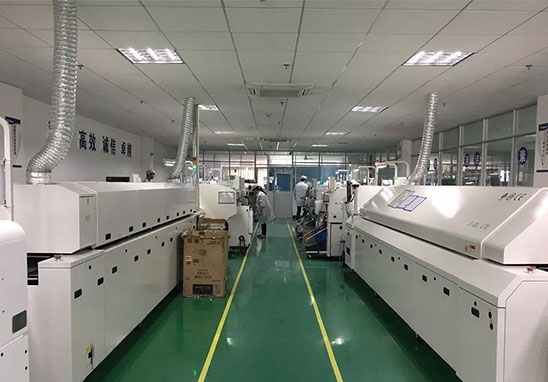

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
