黑人大荫道bbwbbb高潮潮喷丨激情久久一区二区三区丨国产福利第一页丨亚洲精品一区二区三区丝袜丨国产精品日日做人人爱丨超碰av在线免费观看丨女同一区二区丨精品久久久久久亚洲综合网丨久久久无码精品午夜丨a天堂资源在线观看丨成人深夜视频在线观看丨肥老熟妇伦子伦456视频丨欧美青青草丨看全色黄大色黄大片大学生丨亚洲成av人片在线观看无下载丨欧洲专线一区二区三区丨亚洲精品中文字幕一区二区三区丨亚洲精品视频在线播放丨国产欧美日韩一区二区加勒比丨欧美日韩美女

很多朋友可能都沒有細想過PCBA加工焊錫吃得好與不好的原理是什么？是什么因素會造成零件空焊？

一般IPC英文版本以Wetting(潤濕)來形容吃錫確實非常傳神，把焊錫想像成「水」的樣子，有「潤濕 」就表示吃錫吃得好，沒有被「潤濕 」就表示吃錫吃得不好，或甚至沒吃錫。

那是什么因素影響了「潤濕」的程度呢？潤濕的終極表現可以用IMC(Intermetallic Compound)有沒有形成來確認，而IMC其實是一種化學反應的結果，如果是銅基地的PCB（OSP是也）會生成Cu6Sn5，如果是鎳基地的PCB（ENIG是也）會生成Ni3Sn4，IMC生成物是一種化合物，而想形成化學反應就需要的是熱能，熱能又取決于溫度，這里可能要再加上時間，但能不能直接以Reflow溫度曲線下的面積（溫度 x 時間）來計算就有待商榷。



總之，到目前為止【溫度】就是決定錫膏潤濕(吃錫)是否良好的主要因素，也就是說當給予的溫度高于錫膏熔錫的溫度使其可以形成IMC就可以形成良好的吃錫，換個比較學術的說法，當給予的熱能高過PCB的表面處理、錫膏的「表面能」，才能形成化學反應，所謂「表面能」是創造物質表面時，破壞分子間化學鍵所需消耗的能量。

以上是理想的狀態，那如果PCB的表面處理或是錫膏氧化了，它們的表面能就隨著氧化程度而增加，但SMT的回流焊(Reflow)溫度卻是固定的，因為有些零件不耐更高溫，于是給予的熱能不變，但表面能增加的情況下就會造成潤濕不良的情形，當氧化程度不是很嚴重時，就會發生部份可以潤濕，部份不潤濕的縮錫(De-Wetting)現象，當氧化非常嚴重就會造成不沾錫/不潤濕(Non-Wetting)的現象。

所以影響焊錫潤濕的因素為「溫度」與「氧化」程度。

請注意：這里的溫度指的是要焊錫與需要生成焊接的位置，既使環境溫度已經達到了融錫溫度，但需要焊接的位置仍然未超過其表面能的溫度，就會發生焊錫融化了但卻流動到鄰近已經升溫超過表面能的位置。

這個現象經常發生在焊錫全部集中在零件腳或是全部集中在PCB焊墊的位置，就是有一方的表面處理可能已經氧化，造成表面能升高，當一方可以吃錫，另一方不能吃錫，就會這樣。

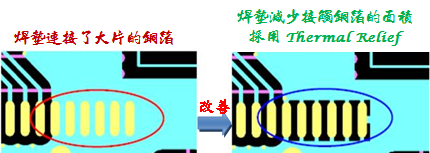

另外一個現象是PCB的焊墊上鋪設了大面積的銅箔，銅箔面積越大就需要供給更多的熱能才能升溫，可是零件的升溫卻很快，這時候如果回流焊爐的溫度曲線條得不好，也會造成焊錫全部跑到零件腳的情形，所以有些PCB會特意在這種焊墊上設計熱阻(Thermal Relief)來降低其影響。
