黑人大荫道bbwbbb高潮潮喷丨激情久久一区二区三区丨国产福利第一页丨亚洲精品一区二区三区丝袜丨国产精品日日做人人爱丨超碰av在线免费观看丨女同一区二区丨精品久久久久久亚洲综合网丨久久久无码精品午夜丨a天堂资源在线观看丨成人深夜视频在线观看丨肥老熟妇伦子伦456视频丨欧美青青草丨看全色黄大色黄大片大学生丨亚洲成av人片在线观看无下载丨欧洲专线一区二区三区丨亚洲精品中文字幕一区二区三区丨亚洲精品视频在线播放丨国产欧美日韩一区二区加勒比丨欧美日韩美女

COB的封膠一般使用單液 Epoxy(環(huán)氧樹脂)，也可以使用雙液（Epoxy＋硬化劑），雙液的成品品質(zhì)可靠度雖然比較高，但是保存及維護非常麻煩，所以一般的 COB 都還是采用單液的制程。

其次是如何控制封膠的外型，有些 COB 可能必須考慮外觀美觀的問題，所以必需要點出一個漂亮的圓球型，應該點不出方形的啦！如何控制封膠的外型就真的是一大學問了，這個問題從選用一支適合的 Epoxy 開始、如何封膠、到如何固化(curing)都可以探討，有些可能還有對封膠特性的特殊的要求，比如說不容易被移除封膠以保護內(nèi)在晶片隱私。

不好的外觀	良好的外觀



環(huán)氧樹脂封膠 (Epoxy Coating)

1、大部分的 COB 廠商都采用手動點膠，原因也是 COB 屬于 Low Cost 制程，只是手動點膠有損壞焊線的可能性，及點膠形狀不統(tǒng)一的缺點。

2、環(huán)氧樹脂的黏度非常重要。

3、使用自動點膠機將有助于控制 COB 的環(huán)氧樹脂固化后的形狀。

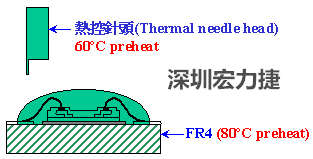

4、有些環(huán)氧樹脂需使用預熱針管，因為環(huán)氧樹脂在加熱后會有一段時間會降低黏度，可以有助環(huán)氧樹脂的流動，并降低焊線拉扯的能力。建議的環(huán)氧樹脂預熱溫度為60+/-5°C，PCB的預熱溫度為80°C。

5、如果晶圓焊點間距是比較小時(Fine Pitch)，建議采用黏度比較低的環(huán)氧樹脂并采用水壩(Dam)圈于外圍來阻擋環(huán)氧樹脂到處流動。



6、如果采用雙液的 Epoxy 封膠還需注意幾個問題。第一，攪拌必須均勻，否則會發(fā)生局部無法固化的問題。第二，雙液型的 Epoxy 必須注意氣泡對焊線的影響，尤其是加熱加速固化的過程，氣泡會有熱脹冷縮的現(xiàn)象，也容易拉扯焊線致使焊線斷裂。單液型則較沒有這方面的顧慮，但是單液型不容易控制外觀的形狀。
