在電子制造中，PCBA板的表面處理工藝對電路板的性能、可靠性和成本都有重要影響。選擇合適的表面處理工藝，不僅能提升PCBA板的焊接質量，還能延長其使用壽命。以下將詳細介紹幾種常見的PCBA表面處理工藝，分析它們的優缺點及應用場景，幫助您做出最佳的工藝選擇。
1. HASL（熱風整平）
優點：
- 經濟實惠：HASL是價格相對較低的工藝，適合大多數電子產品，特別是消費類產品。
- 良好的焊接性：表面鍍錫鉛層具有良好的可焊性，便于焊接操作。
缺點：
- 表面不平整：由于工藝的特性，HASL可能導致焊盤表面不均勻，影響高精度或微間距元件的貼裝。
- 環保問題：鉛基HASL含有有害物質，可能不符合環保要求。
應用場景：HASL主要用于對焊接要求不高且成本敏感的產品，如家電和一些低端電子設備。
2. ENIG（化學鍍鎳金）
優點：

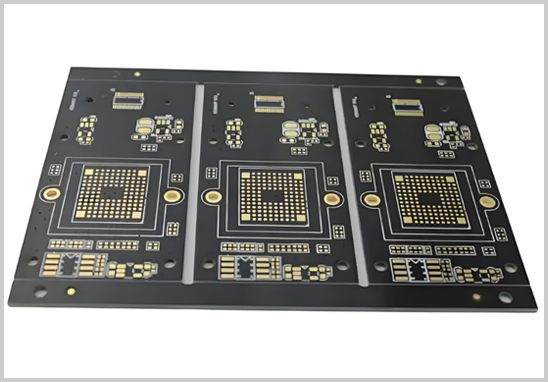

- 平整度高：ENIG工藝可實現平整的表面，非常適合用于BGA和其他高密度封裝的焊接。
- 耐氧化性好：鍍金層具有較強的抗氧化性，能有效延長板材的存放時間。
缺點：
- 成本較高：ENIG工藝費用相對較高，增加了PCBA的整體生產成本。
- “黑盤”問題：存在潛在的“黑盤”缺陷，可能導致連接問題。
應用場景：ENIG適用于高可靠性產品，如服務器、通訊設備和航空電子設備，特別是需要多次焊接和精密貼裝的場合。
3. OSP（有機防氧化膜）
優點：
- 環保無毒：OSP工藝不使用有害金屬，符合環保標準。
- 低成本：與ENIG相比，OSP是一種經濟實惠的工藝。
缺點：
- 焊接次數有限：OSP不適合多次回流焊，表面層容易在高溫下被破壞。
- 存放條件苛刻：OSP的抗氧化能力較弱，需要嚴格的存放和操作條件。
應用場景：OSP工藝適合于對成本敏感、焊接周期短的電子產品，如日用小型電子設備。
4. 金手指（選擇性鍍金）
優點：
- 接觸性能好：金手指工藝提供了良好的導電性和耐磨性，適合高頻接觸的場合。
- 耐腐蝕性強：金層具有極好的抗腐蝕性，適合在惡劣環境下使用。
缺點：
- 較高成本：選擇性鍍金工藝成本較高，不適用于所有產品。
- 工藝復雜：工藝流程相對復雜，增加了生產時間和成本。
應用場景：金手指工藝廣泛用于需要頻繁插拔的接口，如計算機連接器和網絡設備。
5. 化學鍍銀（Immersion Silver）
優點：
- 焊接性佳：鍍銀層提供了良好的焊接性和導電性。
- 平整度好：表面平整，非常適合細間距焊接。
缺點：
- 易氧化變色：銀層暴露在空氣中容易氧化，需要特殊保護。
- 環境要求高：在濕度較高的環境下，可能會出現電化學遷移問題。
應用場景：化學鍍銀適用于高頻信號板和要求高導電性的產品，如RFID天線和一些高速電路。
如何選擇合適的表面處理工藝？
選擇PCBA板的表面處理工藝時，應綜合考慮以下因素：
- 成本：HASL和OSP更適合成本敏感型項目，而ENIG和金手指適用于對性能和可靠性要求較高的產品。
- 產品類型：消費類電子產品通常選擇HASL或OSP，而高精度、工業和軍用產品則多采用ENIG或金手指工藝。
- 環境條件：存放和使用環境對于OSP和化學鍍銀等工藝至關重要，需考慮濕度、溫度等外部條件。
我們的PCB制板服務
在電子制造領域，我們公司致力于為客戶提供高質量的PCB制板和PCBA加工服務。我們擁有先進的設備和一流的技術團隊，能夠靈活應對多種表面處理工藝的需求，并為客戶量身定制最優的解決方案。無論是需要平整度極高的ENIG工藝，還是環保經濟的OSP，我們都能為您的項目提供最合適的選項，確保產品質量和生產效率。
歡迎聯系了解更多關于我們的PCB制板服務，我們期待成為您電子產品生產的可靠合作伙伴！
