如果項目PCB設計師之間缺乏有效的溝通和溝通，則可能會生成多個不同版本的PCB設計數據，團隊成員之間也可能存在大量重復設計。如果不同的設計數據版本不能共享統一的標準和格式，勢必造成成員之間的溝通障礙和管理困難。重復的設計和勞動將不可避免地降低整個團隊的效率。
如果無法提前預測這些問題，并采取措施避免這些問題，那么在設計的后期出現沖突時，往往需要更多的時間和精力來解決這些問題。這樣，雖然整個團隊的運作會影響效率，但也可能會影響項目的研發周期和預算。
現在擺在我們面前的問題是：如何保存已驗證為成功的設計結果，并將設計重新用于未來的設計或其他團隊成員，避免重復設計？如何巧妙地對同一電路結構的多個電路進行快速設計？如何使團隊的每個成員能夠充分協作，并使用相同的標準和模板來管理數據？如何讓團隊經理充分了解和控制全局？
設計代碼段（代碼段）
作為一名勤奮認真的電子工程師，在PCB設計職業生涯中，你一定設計過很多電路。它一定積累了很多成功的PCB設計模塊，并經過驗證。其中一些成功的設計可能會在同一系列的其他類似產品或項目中重復使用。包括其原理圖和PCB。有沒有一種簡單的方法可以保存這些設計部件，并在其他PCB設計中輕松重用它們，而無需反復做同樣的工作？或者同一團隊中的其他同事需要使用設計的這一部分，而不是從頭開始設計，只是復制并粘貼保存的設計結果？
Altium Designer提供了這樣一個功能，即設計片段（Snnipet）。將設計片段保存在文件夾中，然后像復制片段一樣輕松地將現成的原理圖設計和PCB設計片段復制到您自己的項目中。此方法的優點是，除了可以輕松復制現成的設計外，還可以對復制的設計片段進行自己的調整和更改。例如，對某些接線進行一些更改，更換某些部件等。
設計片段的重用是Altium Designer統一設計平臺的獨特優勢。如果在多時鐘設計軟件交換設計環境中，由于設計數據遵循不同的結構，簡單的片段復制方法將不起作用。
設備表
在模塊重用方面，是否有一種方法可以將我經常使用的電路圖作為一個整體，并像組件一樣到處調用它們？也可以由不同項目中的不同設計師調用？
別擔心，Altium Designer的設備表就是為了這個！該軟件附帶了很多很多成熟的設計模塊。這些設計模塊的原理圖制作成設備表，供您像組件一樣隨意調用。
FLASH_S29GL256N11FFIV10_16Mx16已制成設備表（右上角為綠色方框圖，循環符號表示可重復使用）。然后多個項目（如使用組件）調用此設備類型示意圖（將其放在示意圖的上層，并編譯此設備表的子示意圖以顯示）。稱此設備表的兩個不同設計項目是NB2DSK。PRJPCB和子板。PRJPCB。這樣，團隊中的不同成員重用同一原理圖模塊就變得非常簡單。只需將其另存為設備表并隨意調用即可。
對于基于設備的原理圖，除了軟件本身提供的豐富多樣的設備表外，工程師自己還可以使用自己的作品或設計模塊制作基于設備的原理圖，這些作品或設計模塊將來可能會重復使用。將其保存在您指定的位置，以便于回憶或與需要的其他人共享。
多通道設計方法（多通道）
在PCB設計中，通常需要在不同位置重復使用相同的原理圖。例如，船舶工業中的高壓共軌電控噴油系統或電控噴油器需要采用與6路噴油系統相同的驅動電路（相同的電路結構和部件），以保持驅動一致性。或者某個集中控制單元對于多個控制終端具有完全相同的控制電路。在這種情況下，我們不需要為每個通道復制和粘貼相同的復制原理圖。
因為這種復制和粘貼在原理圖中相對清晰，但在PCB布局階段卻是一團糟，無法保證每個通道具有相同的布局結構和布線情況。這些微小的差異也會影響執行效果或時間問題。完全相同電路的16個通道，輸入到PCB中，完全破壞了組件，我如何逐個找到它們并將它們放在應該放的地方？太麻煩了！
因此，這種多通道設計（重復使用相同的原理圖）必須確保原理圖清晰易懂，PCB上的布局和布線完全一致。讓我們看看Alitum Designer如何使用多通道設計來簡化工程師的工作量。
例如，原理圖應重復使用5次，即5個通道。然后首先生成這5個通道的頂部方框圖，并重復5層疊加。

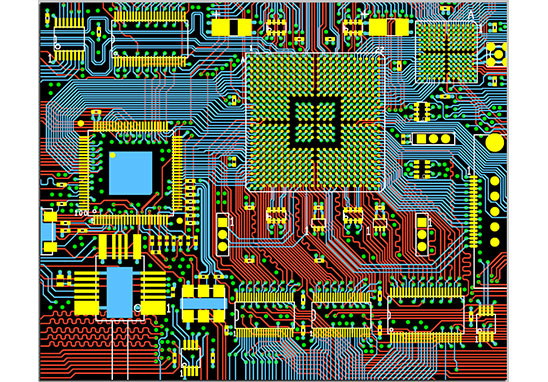

將數據從原理圖導入PCB。將生成5個房間，5個示意圖的電路框架將放置在5個不同的房間中。放置并布置其中一個通道。頂部的扇形房間已經布置好并布置好了路線。
然后使用“復印室格式”功能將5個房間轉換為完全相同的布局和扇區結構。然后根據圓形極坐標將這5個通道的布局和布線放在一起，形成一個圓。這種方法確保了PCB布局和布線階段的極大便利性，并且沒有錯誤。
各種設計模板保持標準一致性（模板）
1. 原理圖模板
如果PCB設計項目的電路圖更復雜、更大，通常不可能將所有設計堆疊在同一個原理圖上。電路將分為幾個子電路模塊，每個子電路模塊將標有相應的標題欄、通用功能等。一般來說，為了設計完整美觀，當別人閱讀您的電鍍圖時，他們可以從您的圖紙標題欄和相關模塊的連接結構中一目了然地了解電路的總體基本情況。因此，每個原理圖上的標題欄和作者信息，特別是不同設計師設計圖紙時，必須對標題欄和相關信息有統一的標準，以免由各種不同的樣式引起。混亂然后，在這樣大規模的項目和團隊合作的情況下，對原理圖模板的設計和應用要求特別高。
因為它是一個軍工機構，標題欄除了包含一般常用信息外，還包含名稱、材料、保密級別等特殊要求，以及設計、校對、審查、標準檢查和驗證的分級審批和歸檔程序。最后，為了設計的統一性，針對不同的紙張尺寸設計了相同的標題欄，便于設計數據的管理和歸檔。

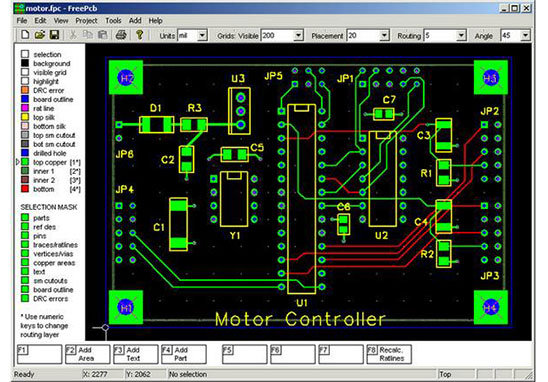

2. PCB設計模板
在PCB設計方面，如果同一系列產品中有多塊板的尺寸、接口布局、安裝定位孔已確定不改變，則需要制作成PCB模板。以后每次進行新的設計時，原理圖將直接導入該PCB設計模板，節省大量的板形設計、外圍布局設計以及安裝和定位部分的設計。將能量直接應用于設計變更本身。大大節省了不必要的重復勞動，且無差錯。
3. BOM模板
信息化建設已成為現代企業快速提升核心競爭力、實現跨越式發展的必由之路。如今，企業不再追求單點和局部應用方式的信息化，而是越來越重視應用集成、流程優化和信息共享的整體信息化。
在企業中，BOM（BOM）貫穿于產品概念設計、詳細設計、工藝規劃、原型試制、制造、銷售和維護以及產品結束的整個生態過程。隨著企業信息化建設的不斷推進，BOM已成為企業產品數據管理的核心，是各種應用信息系統之間數據集成的基礎和橋梁。BOM管理已成為企業工程信息化和管理信息化的主要內容。
在生命周期管理中，BOM貫穿于整個生命周期的開始和結束。從BOM的提供、BOM的管理，到BOM的使用都是密不可分的。在Altium Designer中，BOM還貫穿于從電子產品概念設計到最終制造、銷售和維護的整個過程。
Altium Designer提供電路設計BOM表，可以導入結構步驟零件，并可以在設計過程中更改和管理BOM表。設計完成后，進行電子產品加工制造、零部件采購、產品裝配時，分別有工藝BOM、采購BOM、制造BOM和裝配BOM信息。在整個產品生命周期中發揮重要作用。
因此，BOM的模板也非常豐富。
Altium Designer的BOM模板數據源可以收集全方位的信息，有N種類型的輸出模板（用于采購、制造、裝配、審核等）。文件格式也豐富多樣。
對于每個BOM表模板文件，哪些列信息需要捕獲，哪些內容可以自行配置和更改。您可以找到源BOM表模板文件（位于安裝目錄的template文件夾中），以配置捕獲的數據列。最后，輸出BOM信息，以滿足您需要的不同目的。
