錫珠現象是SMT加工中的主要缺陷之一。由于其發生的原因較多，不容易控制，因此經常困擾SMT貼片加工程師和技術人員。接下來深圳SMT加工廠家-深圳宏力捷電子為大家介紹SMT加工產生錫珠的原因。
一、錫珠主要出現在芯片電阻和電容元件的一側
錫珠主要出現在芯片電阻和電容元件的一側，有時出現在貼片的IC引腳附近。錫珠不僅影響板級產品的外觀，更重要的是，由于PCBA板上元件的密度大，在使用過程中存在短路的風險，從而影響了電子產品的質量。產生錫珠的原因很多，通常是由一種或多種因素引起的，因此有必要做好預防和改善措施，以控制錫珠。
二、錫膏可能是由于各種原因，如塌陷，擠壓超出印刷錫膏
錫珠是指焊前錫膏中的一些大錫球，錫膏可能是由于各種原因，如塌陷，擠壓超出印刷錫膏，在焊接過程中，超出錫膏未能在焊接和焊接過程中錫膏板融化并相互獨立，在組件本體或焊盤附近形成。
三、將焊盤設計為方形芯片元件，如果存在更多的錫膏，很容易產生焊珠
大多數焊珠出現在芯片元件的兩側，例如，將焊盤設計為方形芯片元件，在印刷錫膏后，如果存在更多的錫膏，很容易產生焊珠。與焊墊部分融合的焊膏不會形成焊珠。
但是當焊料量增加時，元素會向本體（絕緣體）下面的組件中的焊膏施加壓力，在回流焊接過程中會發生熱熔，因為表面能將焊膏融化成球狀，它具有組件上升的趨勢，但是這種微小的力是在錫珠冷卻期間形成的，在兩側的各個元件之間都具有重力，并且使焊接板分離。如果元件重力很大，并且擠出了更多的焊膏，它甚至會形成多個焊珠。
四、根據錫珠的形成原因，影響SMT貼片生產過程中錫珠生產的主要因素有：

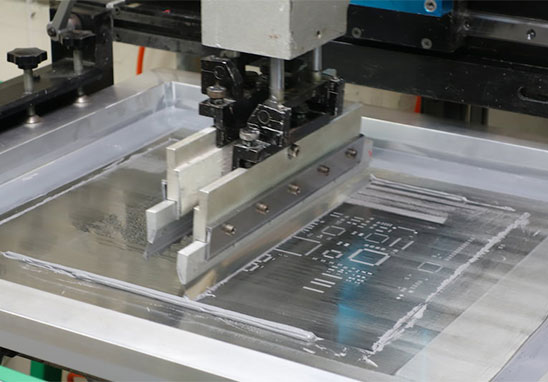

1. 鋼網孔和焊墊的圖形設計。
2. 鋼網清洗。
3. SMT貼片機的重復精度。
4. 回流爐的溫度曲線。
5. 貼片壓力。
6. 焊盤外錫膏量。
